高壓電纜測試哪幾項？高壓電纜送檢取樣要求有哪些？高壓電纜檢測找哪個第三方檢測機構比較權威？本文將為大家詳細介紹，并附上正規高壓電纜測試案例。
高壓電纜作為電力傳輸?shù)闹匾d體，其質量和安全性直接關系到電力系統的穩定運行和人們的生命財產安全。因此，高壓電纜的檢測工作顯得尤為重要。那么高壓電纜測試哪幾項？高壓電纜送檢取樣要求有哪些？高壓電纜檢測找哪個第三方檢測機構比較權威？本文將為大家詳細介紹，并附上正規高壓電纜測試案例。
高壓電纜的檢測項目多種多樣，旨在全面評估其電氣性能、物理性能和化學性能，確保其在各種環境下都能安全、可靠地運行。主要檢測項目包括：
電氣性能檢測
絕緣電阻測試：用于衡量電纜絕緣層的絕緣性能，絕緣電阻值越高，說明絕緣性能越好。通過絕緣電阻的測量，可以初步判斷電纜是否存在受潮、老化、局部缺陷等問題 ，例如在潮濕環境下長期使用的電纜，其絕緣電阻可能會降低。
耐壓試驗：包括交流耐壓試驗和直流耐壓試驗，是檢測電纜在規定電壓下能否安全運行的重要手段。交流耐壓試驗更接近電纜的實際運行工況，能有效檢測出絕緣的薄弱點；直流耐壓試驗則對發現電纜絕緣的受潮、劣化等問題較為敏感。比如對 10kV 電纜進行耐壓試驗時，需按照標準施加相應倍數的額定電壓。
介質損耗因數檢測：能反映電纜絕緣介質在電場作用下的能量損耗情況，介質損耗因數過大，表明電纜絕緣存在老化、受潮或局部放電等問題，影響電纜的使用壽命和運行安全。
局部放電檢測：電纜絕緣層在高電壓作用下，局部區域可能會發生放電現象，通過局部放電檢測可以及時發現這些潛在的絕緣缺陷，對于評估電纜的絕緣狀況和預測電纜壽命具有重要意義。
機械性能檢測
拉伸試驗：檢測電纜在受到軸向拉力時的承載能力和伸長情況，以確保電纜在安裝和運行過程中能夠承受一定的機械外力，不會輕易發生斷裂或伸長過量等問題。
彎曲試驗：模擬電纜在敷設和使用過程中的彎曲情況，檢驗電纜的柔韌性和抗彎曲性能，避免電纜在彎曲處出現絕緣層破裂、護套損壞等現象。
抗壓試驗：評估電纜在承受外部壓力時的性能，如在地下敷設時可能受到土壤壓力、在電纜溝中可能受到其他物體擠壓等，抗壓性能良好的電纜能保證其內部結構不受損，維持正常的電氣性能。
熱性能檢測
熱老化試驗：將電纜置于高溫環境中一定時間，模擬電纜在長期運行過程中的熱老化情況，觀察電纜的絕緣性能、機械性能等指標的變化，以確定電纜的耐熱性能和使用壽命。
熱延伸試驗：主要用于檢測交聯聚乙烯絕緣電纜在熱和負荷作用下的變形情況，熱延伸過大可能導致電纜絕緣層變薄、電氣性能下降，甚至引發安全事故。
燃燒性能檢測
成束阻燃試驗：檢驗電纜在火災發生時的阻燃性能，防止火焰沿電纜蔓延，減少火災損失。例如在建筑物、地鐵等人員密集場所使用的電纜，對成束阻燃性能有嚴格要求。
煙密度測試：測量電纜燃燒時產生煙霧的濃度，煙霧過濃會影響人員的視線和疏散，增加救援難度，因此對于一些對消防安全要求較高的場所，煙密度也是重要的檢測指標。
煙氣毒性測試：評估電纜燃燒時產生的煙氣對人體的毒性危害程度，確保在火災發生時人員的生命安全1。
外觀及尺寸檢測
外觀檢查：查看電纜的外護套、絕緣層、導體等是否有破損、劃傷、鼓包、變色等缺陷，以及電纜的標識是否清晰、準確34。
尺寸測量：包括電纜的外徑、內徑、絕緣層厚度、護套厚度等尺寸的測量，確保其符合設計要求和相關標準規定，尺寸不符合要求可能會影響電纜的電氣性能和機械性能
高壓電纜的檢測需要確保樣品的代表性與完整性，因此，送檢時必須遵循嚴格的取樣要求。以下是高壓電纜送檢的一些基本要求：
1. 樣品選擇
送檢的電纜樣品應當來自實際生產或安裝中的電纜，且應具備代表性。通常會從不同批次、不同生產廠家或不同使用環境下的電纜中隨機抽取樣品，以確保檢測結果的全面性和可靠性。
2. 樣品數量
根據檢測項目的不同，送檢樣品的數量也有所不同。一般情況下，需要提供若干米長的電纜樣本，足夠用于進行多項測試。此外，在進行材料成分分析時，還需要提供電纜的外護層和絕緣層的切片樣品。
3. 送檢標識與文件
所有送檢樣品應清晰標明電纜的生產批次、規格、型號、生產廠家等信息，確保檢測報告與樣品的準確匹配。同時，送檢時需要提供相關的產品合格證書、生產許可證、以及符合標準的相關文檔。
4. 環境和運輸要求
樣品應盡可能保持原始狀態，避免運輸過程中受到損壞或污染。對于某些易損或高壓測試需要特殊環境的樣品，應確保運輸和存儲過程中符合相關條件。
5. 抽樣方法
電纜的取樣通常需要按照規范的抽樣方法進行，如隨機抽樣、分層抽樣等。確保樣品具有代表性并能準確反映批次的整體質量。
中鋼國檢是國家質檢局批準成立的公正性第三方檢測機構，擁有CMA、CNAS等權威檢測資質，能夠?yàn)榭蛻籼峁└邏弘娎|的全面檢測服務。
檢測范圍：中鋼國檢的高壓電纜檢測范圍廣泛，包括電氣性能、物理性能、化學成分分析等多個方面，能夠全面評估電纜的質量和安全性。

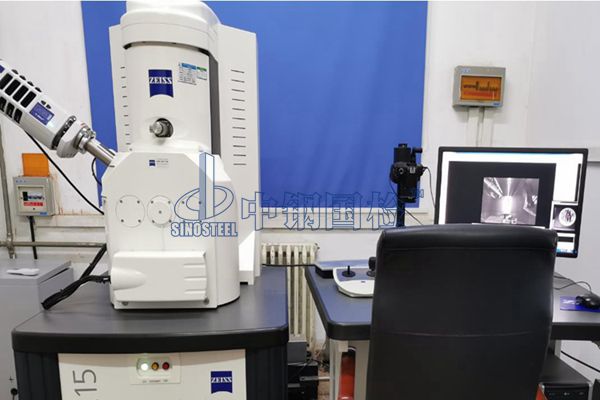

檢測設備：中鋼國檢擁有先進的檢測設備和技術，如便攜式高壓電纜測試儀、渦流探傷檢測儀、智能型高壓電纜故障探測儀等，能夠準確、快速地完成檢測任務。
檢測團隊：中鋼國檢的檢測團隊由經驗豐富的專業人員組成，具備扎實的專業知識和實踐經驗，能夠?yàn)榭蛻籼峁I(yè)的檢測咨詢和解決方案。
檢測報告：中鋼國檢出具的檢測報告具有法律效力，能夠?yàn)榭蛻籼峁?quán)威、可靠的檢測結果和評估意見，幫助客戶全面了解電纜的質量和安全性。
中鋼國檢作為老牌第三方檢測機構，服務行業近40年，其擁有非常豐富的高壓電纜測試經驗，下面是某單位委托中鋼國檢做的高壓電纜檢測，客戶送檢了13米樣品，共委托了16項檢測項目指標，中鋼國檢7天完成了全部檢測，并出具了相應的檢測報告，詳細內容如下：
工程部位：集電線路
樣品名稱：高壓電纜
規格型號：ZC-YJV22-26/35kV 3*70
樣品數量：13m
檢測標準依據：1.GB/T 18380.12-2022《電纜和光纜在火焰條件下的燃燒試驗 第 12 部分：單根絕 緣電線電纜火焰垂直蔓延試驗 1 kW 預混合型火焰試驗方法》;
2.GB/T 18380.13-2022《電纜和光纜在火焰條件下的燃燒試驗 第 13 部分：單根絕 緣電線電纜火焰垂直蔓延試驗 測定燃燒的滴落（物）/微粒的試驗方法》;
3.GB/T 12706.2-2020《額定電壓 1 kV(Um=1.2 kV)到 35 kV(Um=40.5 kV)擠包絕緣 電力電纜及附件 第 2 部分：額定電壓 6 kV(Um=7.2kV)到 30 kV(Um=36 kV)電 纜》;
4.GB/T 12706.3-2020《額定電壓 1kV(Um=1.2 kV)到 35kV(Um=40.5 kV)擠包絕緣電 力電纜及附件 第 3 部分：額定電壓 35kV(Um=40.5kV)電纜》;
5.YB/T 024-2021《鎧裝電纜用鋼帶》;
6.GB/T 3048.5-2007《電線電纜電性能試驗方法 第 5 部分:絕緣電阻試驗》。
判定依據：GB/T 12706.3-2020《額定電壓 1kV(Um=1.2 kV)到 35kV(Um=40.5 kV)擠包絕緣電力 電纜及附件 第 3 部分：額定電壓 35kV(Um=40.5kV)電纜》
檢測項目：1.單根阻燃性能：炭化距離，2.單根阻燃性能：燃燒滴落物，3.導體最高溫度下絕緣 電阻，4.導體電阻，5.絕緣厚度，6.護套厚度，7.鎧裝金屬帶厚度，8.4h 電壓試驗， 9.繞包搭蓋率，10.鎧裝金屬帶寬度，11.環境溫度下絕緣電阻，12.絕緣熱延伸試驗， 13.老化前斷裂伸長率：絕緣，14.老化前斷裂伸長率：護套，15.老化前抗張強度： 絕緣，16.老化前抗張強度：護套。
主要儀器設備：1.熱空氣老化箱(檢 G107);2.電線電纜熱延伸試驗裝置(檢 G531);3.絕緣電阻測試儀 (檢 J302);4.直流數字電阻測試儀(檢 J305);5.恒溫水浴(檢 J318);6.阻燃性能綜合燃燒 試驗箱(檢 J409);7.電子數顯外徑千分尺(檢 JL009);8.電子數顯卡尺(檢 JL025);9.全智 能型影像儀(檢 J345);10.電子數顯卡尺(檢 GL073);11.智能高壓控制試驗臺(檢 J332);12.微機控制多工位電子萬能試驗機(檢 G024);13.臺式電線電纜測厚儀(檢 GL177);14.電子天平(檢 G355)。
檢測結論：送檢樣品所檢項目中導體最高溫度下絕緣電阻、護套厚度、鎧裝金屬帶厚度、鎧裝 金屬帶寬度、環境溫度下絕緣電阻項目只給實測結果不判定，其余檢測項目符合GB/T 12706.3-2020 標準要求。
以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的高壓電纜檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。
綜上，高壓電纜的檢測是保證電力系統安全運行的重要環節。中鋼國檢是專業第三方檢測機構，提供高壓電纜全面檢測服務，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有高壓電纜或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
